一、d971x-16Q D80電動對夾式蝶閥技術說明書

上海湖泉閥門集團有限公司電動對夾蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截?cái)嚅y使用,亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。結構由閥體、閥板、閥桿和驅動裝置等部分組成。閥體通常采用對夾式設計，方便安裝和維修。閥板則根據密封材料的不同分為軟密封和硬密封兩種類型。軟密封蝶閥采用橡膠、聚四氟乙烯等彈性材料作為密封件，具有良好的密封性能和耐磨性，適用于低壓、低溫、腐蝕性流體等場合。而硬密封蝶閥則采用金屬密封件，具有較高的耐高溫、耐高壓性能，適用于高溫、高壓、強腐蝕等惡劣環境。

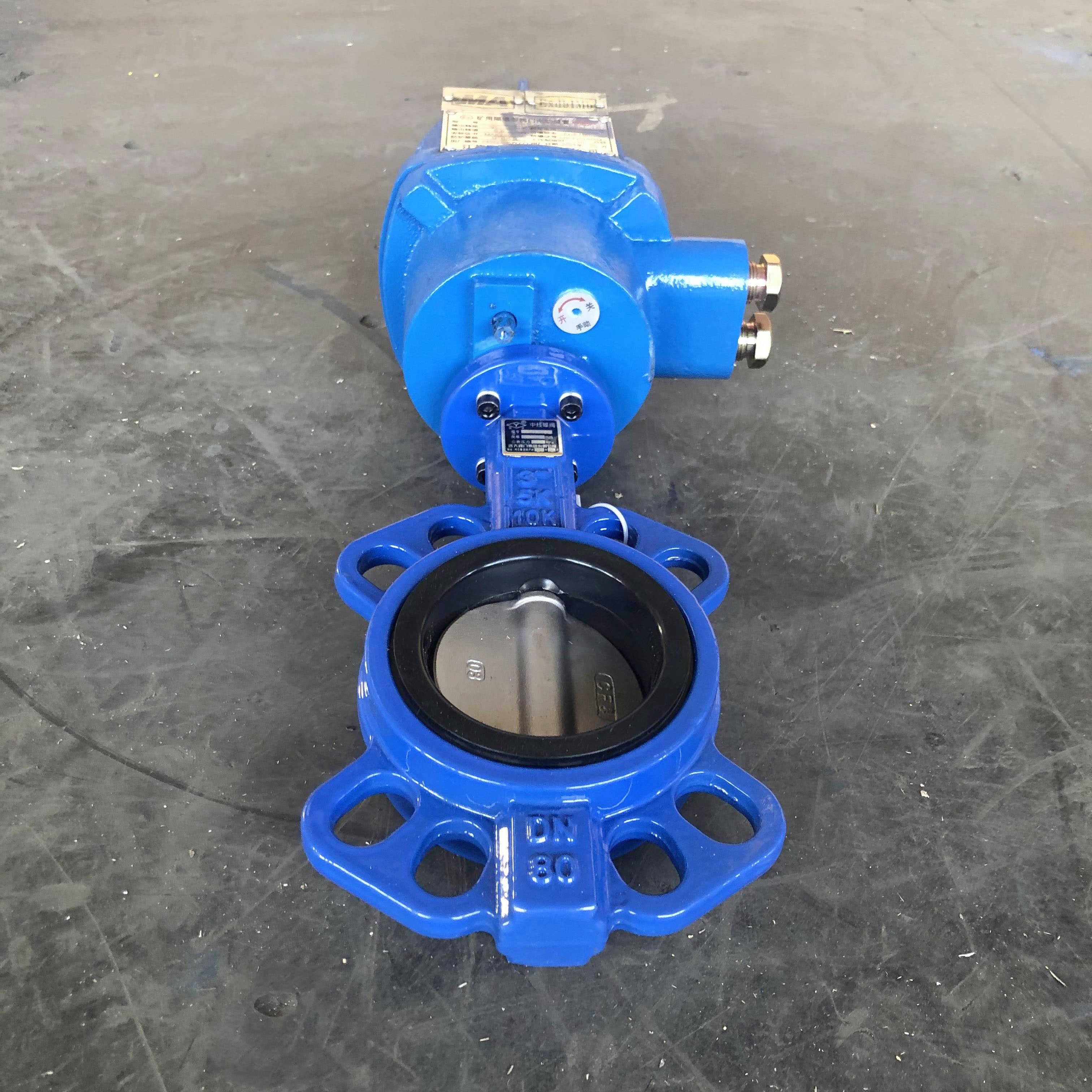

d971x-16Q D80電動對夾式蝶閥技術說明書

二、d971x-16Q D80電動對夾式蝶閥設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

三、d971x-16Q D80電動對夾式蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

DN	L	H	H1	A	B	ФD
DN	L	H	H1	A	B	0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
