    閘閥閥門首頁 > 產品展示 > 閘閥 >

    產品名稱:Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥[ 2013-09-11 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 產品說明:

      Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥:手動、內螺紋連接、明桿楔式單閘板,Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金,公稱壓力 PN25~PN160,閥體材料為碳素鋼(Z11H-25~63 Z11Y-25~160)、鍛鋼(Z11H-100~160)、鉻鉬鋼(Z11Y-25I~63I)、鉻鎳鈦不銹鋼(Z11Y-25P~160P)的閘閥。

      產品性能參數:

      Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要性能參數
      型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
      Z11H-25 25 2.5 ≤425 水、蒸汽、油品
      Z11H-40 40 4.0
      Z11H-63 63 6.3
      Z11H-100 100 10 ≤450
      Z11H-160 160 16
      Z11Y-25 25 2.5 ≤425 水、蒸汽、油品
      Z11Y-40 40 4.0
      Z11Y-63 63 6.3
      Z11Y-100 100 10
      Z11Y-160 160 16
      Z11Y-25I 25 2.5 ≤550 蒸汽、油品
      Z11Y-40I 40 4.0
      Z11Y-63I 63 6.3
      Z11Y-25P 25 2.5 ≤150 弱腐蝕性介質
      Z11Y-40P 40 4.0
      Z11Y-63P 63 6.3
      Z11Y-100P 100 10.0
      Z11Y-160P 160 16.0

      產品零件材料:

      Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要零件材料
      型號 材料
      閥體、閥蓋、閘板 閘桿 密封面 填料
      Z11H-25 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳鋼堆焊硬質合金 石棉石墨或柔性石墨
      Z11H-40
      Z11H-63
      Z11H-100 鍛鋼 鍛鋼 鉻不銹鋼 -
      Z11H-160
      Z11Y-25 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳鋼堆焊硬質合金 石棉石墨或柔性石墨
      Z11Y-40
      Z11Y-63
      Z11Y-100
      Z11Y-160
      Z11Y-25I 鉻鉬鋼 耐熱鋼或鉻不銹鋼 鉻鉬鋼堆焊硬質合金 石棉石墨或柔性石墨
      Z11Y-40I
      Z11Y-63I
      Z11Y-25P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦鋼堆焊硬質合金 柔性石墨或聚四氟
      Z11Y-40P
      Z11Y-63P
      Z11Y-100P
      Z11Y-160P

      產品訂貨須知:

      一、①鋼制內螺紋楔式閘閥產品名稱與型號②鋼制內螺紋楔式閘閥口徑③是否帶附件以便我們的為您正確選型。

      二、若已經由設計單位選定上海湖泉的鋼制內螺紋楔式閘閥閥型號,請按鋼制內螺紋楔式閘閥型號直接向我司銷售部訂購。

      三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的湖泉閥門專家為您審核把關。

      感謝您訪問我們的網站【http://www.gdchaotai.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

    • 產品外形及結構尺寸:

      Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
      DN Rc / in L D H H1 D0 重量/ kg
      15 Rc ½ 90 34 208 229 120 3.5
      20 Rc ¾ 100 44 244 275 140 5.7
      25 Rc 1 110 48 261 296 160 6.9
      32 Rc 1¼ 120 56 270 310 160 8.5
      40 Rc 1½ 135 64 304 352 200 12.3
      50 Rc 2 155 75 318 377 240 30
      Z11Y PN25~PN160 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
      DN Rc / in L D H H1 D0 重量 / kg
      15 Rc ½ 80 34 142 155 100 1.9
      20 Rc ¾ 90 40 145 160 100 2.0
      25 Rc 1 100 50 164 186 120 3.3
      32 Rc 1¼ 120 58 187 216 140 4.8
      40 Rc 1½ 130 66 215 250 160 6.7
      50 Rc 2 140 78 244 276 180 9.6

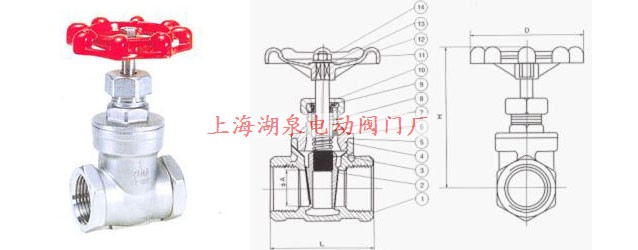

    • Z11W-16/25P不銹鋼絲扣內螺紋閘閥結構圖片
