    球閥的結構和特點

    [ 2013-07-04 ]
    球閥是在旋塞閥的基礎上發展起來的閥門。它的啟閉件是一個圍繞著閥體的垂直中心線做回轉運動的球體,故稱為球閥。

    1.球閥的特點
    (1)中、小口徑球閥,相對而言結構簡單,體積小,重量輕。特別是球閥的高度遠小于閘閥和截止閥。
    (2)流動阻力?。喝_時球體通道、閥體通道和連接管道的截面積相等,并且成直線相通,介質流過球閥,相當于流過一段直通的管子,所以在各類閥門中球閥的流動阻力最小。
    (3)啟閉迅速,介質流向木受限制;球閥與旋塞閥—樣,啟閉時只需把球體轉動90°,比較方便而迅速。

    2.球閥的結構
        球閥主要由閥體、球體、密封圈、閥桿及驅動裝置等組成。
        (1)閥體;閥體內容納球體和密封圈,并有介質進、出口通道。
        (2)球體:球體是球閥的啟閉件,它的表面是密封面,因此要求較高的精度和粗糙度。球體內有圓形截面的介質通道,迥道的直徑通常等于閥的公稱道徑。對于直通球閥,球體上的通道是直通的。
        按照球體在閥體內的固定方式,球閥可分浮動球式和固定球式兩種。

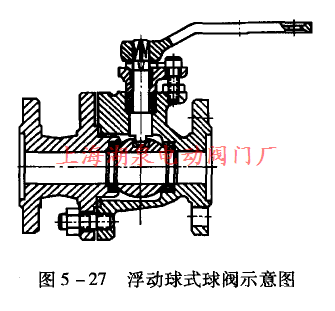

        浮動球式球閥如圖5-27所示。球體足可以浮功的,在介質壓力作用下球體被壓緊到比口側的密封圈亡,從而保證密封。它的特點是結構簡單、單側密封、密封性能較好,但由于球面與出口側密封固之間壓緊力較大,所以啟閉力矩也大,一般適用于較小口徑和較低壓力的場合。

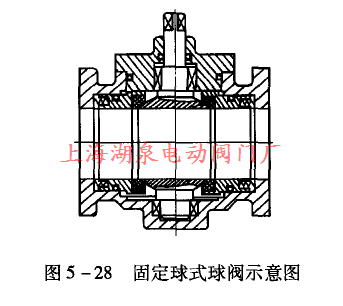

        固定球式球閥如圖5-28所示。球體被上下兩端的軸承固定,只能轉動,不能產生水平位移。為了保證密封性,它必須有能夠產生推力的浮動閥座,使密封圈壓緊在球體上,因此它的結構復雜.外形尺寸大。由于球體被軸承固定,介質對球體的壓力是由軸承來承受的,因而密封圖不易磨損,使用壽命長。密封圈與球體間的摩擦力小,啟閉也較省力。一般適用于較大口徑、較高壓力的場合。
    浮動球式球閥固定球式球閥
