    350電動閘閥型號、尺寸參數





                                    [ 2021-06-28 ]







                                 上海湖泉閥門有限公司350電動閘閥型號、尺寸參數

可參照執行GB/T12232-2005 《通用閥門 法蘭連接鐵制閘閥》及 JB/T8528-1997《 普通型閥門電動裝置技術條件》常用型號Z941H、Z941W、Z941Y 還有像刀型閘閥發蘭鑄鋼閘閥：Z941H、Z941Y不銹鋼閘閥：Z941W軟密封暗桿閘閥：Z945X軟密封明桿閘閥：Z41X

鑄鋼法蘭閘閥：Z941T、Z945T 螺紋閘閥： Z911T、Z914T、Z915X、Z911H、Z911Y、Z911W

刀閘閥： Z973W、Z973X、Z973Y  1、Z941X-10/16Q表示：Z閘閥、4法蘭連接、1明桿楔式單閘板、X橡膠密封、10/16公斤壓力;2、Z945X-16Q表示：Z閘閥、9電動、4、法蘭、5暗桿楔式單閘板、X橡膠密封、16公斤壓力。

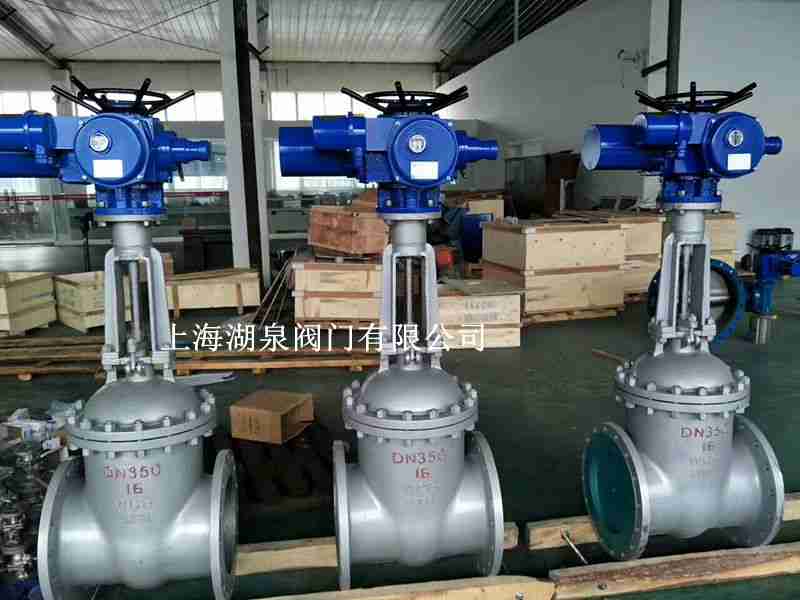

 350電動閘閥

Z941W-16P-DN350電動閘閥特點：

　　1.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；

　　2.轉矩控制機構動作可靠，調節方便，轉矩重復精度高；

　　3.行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；

　　4.采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；

　　5.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量??；

　　6.配有機械式閥位指示器。

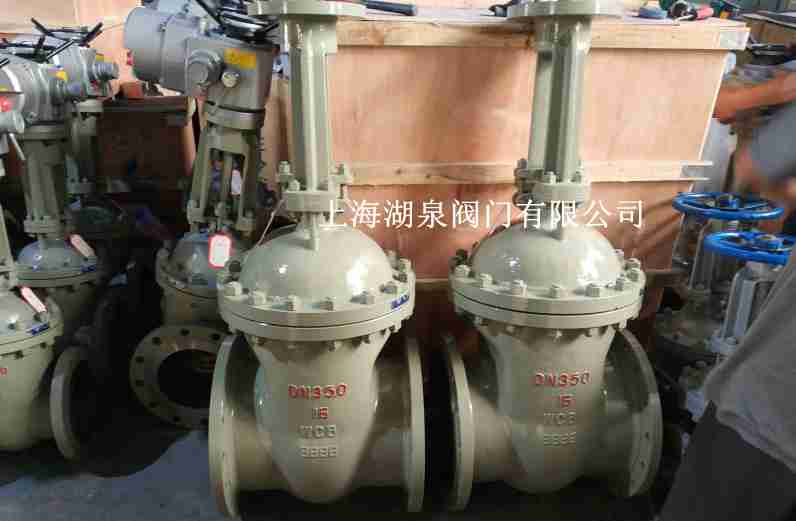

電動閘閥

 350電動閘閥型號、尺寸參數







				公稱通徑DN

				主要外形尺寸及連接尺寸





				L

				D

				D1

				D2

				b

				f

				z-Φd

				H





				40

				200

				145

				110

				85

				16

				3

				4-Φ18

				595





				50

				250

				160

				115

				100

				16

				3

				4-Φ18

				653





				65

				265

				180

				145

				120

				18

				3

				4-Φ18

				665





				80

				280

				195

				160

				135

				20

				3

				8-Φ18

				725





				100

				300

				215

				180

				155

				20

				3

				8-Φ18

				787





				125

				325

				245

				210

				185

				22

				3

				8-Φ18

				806





				150

				350

				280

				240

				210

				24

				3

				8-Φ23

				955





				200

				400

				335

				295

				265

				26

				3

				12-Φ23

				1105





				250

				450

				405

				355

				320

				30

				3

				12-Φ25

				1343





				300

				500

				460

				410

				375

				30

				3

				12-Φ25

				1516





				350

				550

				520

				470

				435

				34

				4

				16-Φ25

				1678





				400

				600

				580

				525

				485

				36

				4

				16-Φ30

				1849





				450

				650

				640

				585

				545

				38

				4

				20-Φ30

				1937





				500

				700

				705

				650

				608

				42

				4

				20-Φ34

				2234





				600

				800

				840

				770

				718

				46

				5

				20-Φ41

				2432





				700

				900

				910

				840

				788

				48

				5

				24-Φ41

				2489





				800

				1000

				1020

				950

				898

				50

				5

				24-Φ41

				2643





				900

				1100

				1125

				1050

				998

				52

				5

				28-Φ41

				2945





				1000

				1200

				1255

				1170

				1110

				54

				5

				28-Φ42

				3083





				1200

				1350

				1485

				1390

				1325

				56

				5

				32-Φ48

				3382





				1400

				1500

				1685

				1590

				1525

				58

				5

				36-Φ48

				3718
